Montage d'un allumage programmable DMC2 (Moto
Witt) - Laverda 750
La présente fiche traite du montage d'un allumage électronique programmable DMC2 sur une Laverda 750cc.
Ce type d'allumage est commercialisé par la marque allemande Moto-Witt.
Les photographies ne font qu'illustrer le montage, se reporter dans tous les cas à la notice DMC pour les instructions
de montage.

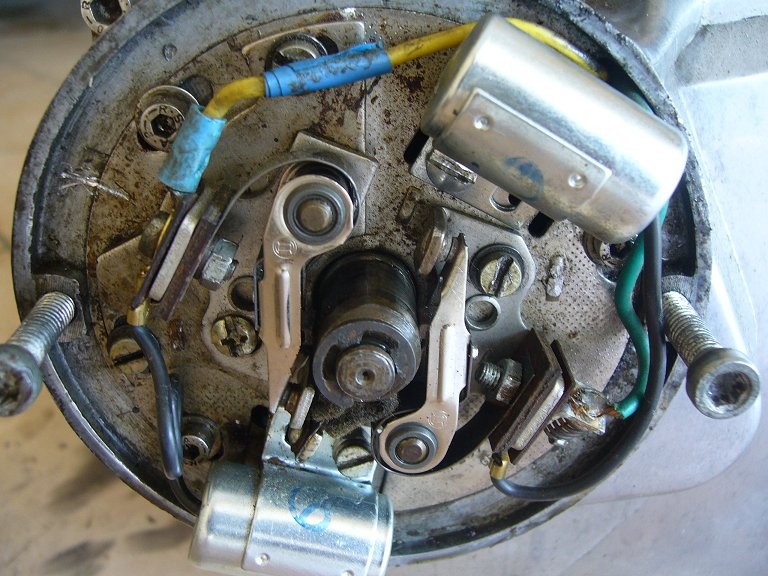

| Retirer complètement l'ancien plateau d'allumage. |
| Retirer le plateau centrifuge. |

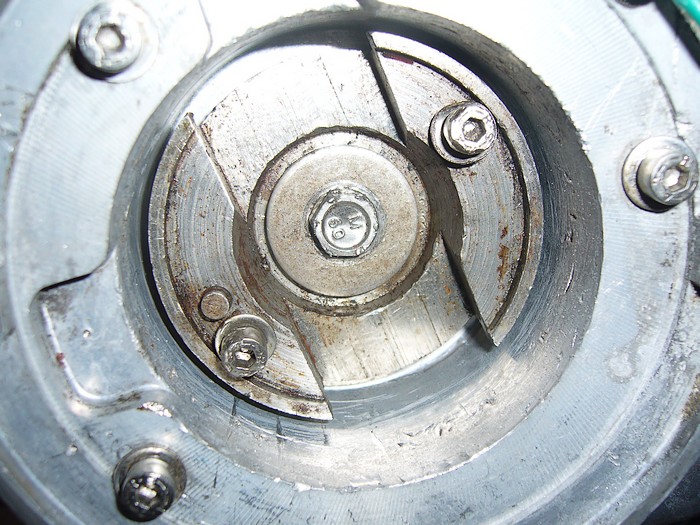

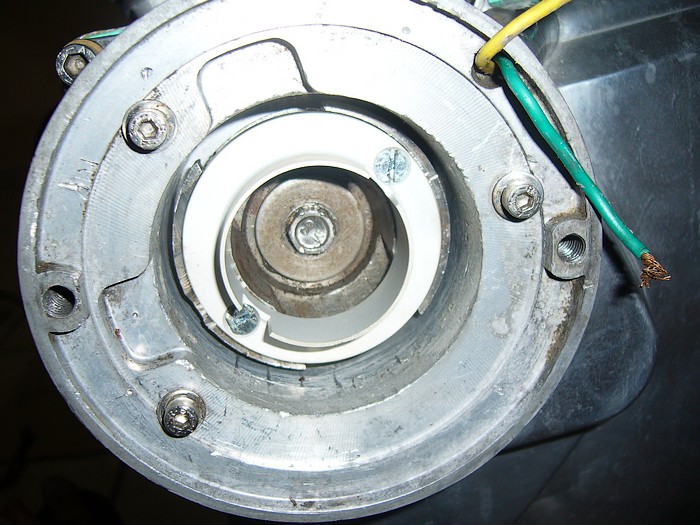

| Monter le nouveau rotor DMC sur le support de plateau centrifuge avec les vis fournies. |

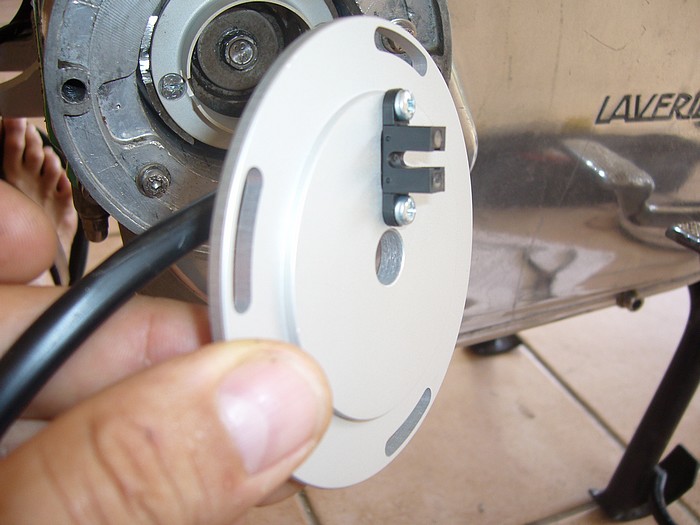

| Monter le pick-up sur le nouveau stator avec les vis fournies. |

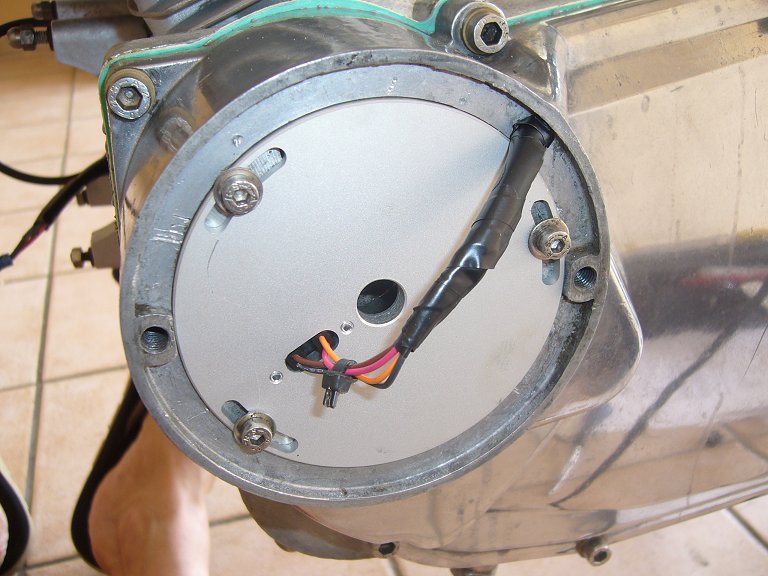

| Fixer le nouveau stator avec les 3 vis (sans les serrer pour l'instant). Vérifier que le rotor ne touche pas le pick-up à la rotation. |

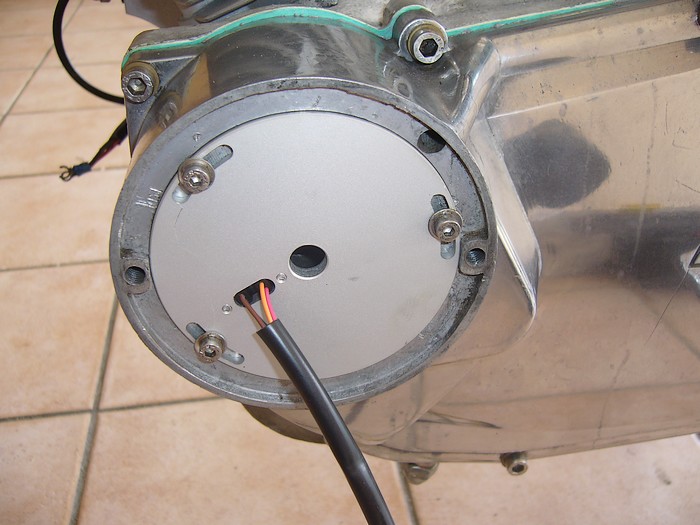

| Passer le faisceau par le trou d'origine en protégeant les fils. |

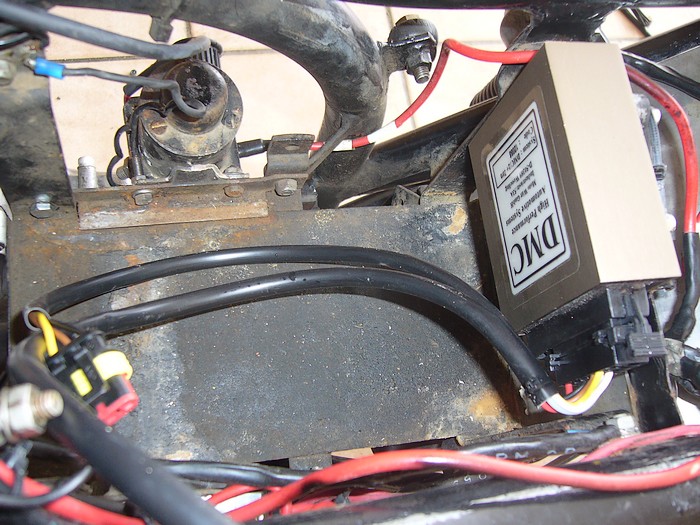

| Installer le module dans un endroit ventuilé mais non humide. |

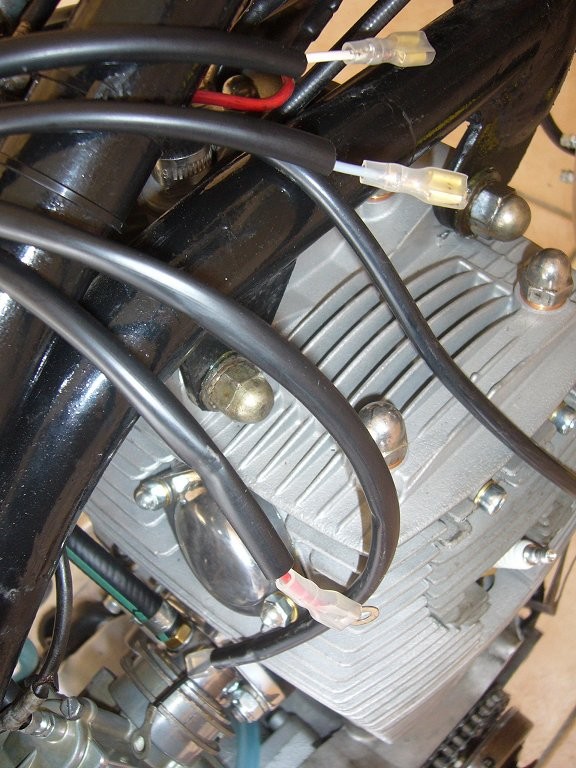

| Couper le fils à la bonne dimension au niveau des bobines, de la masse et de l'alimentation 12V, puis sertir les cosses |

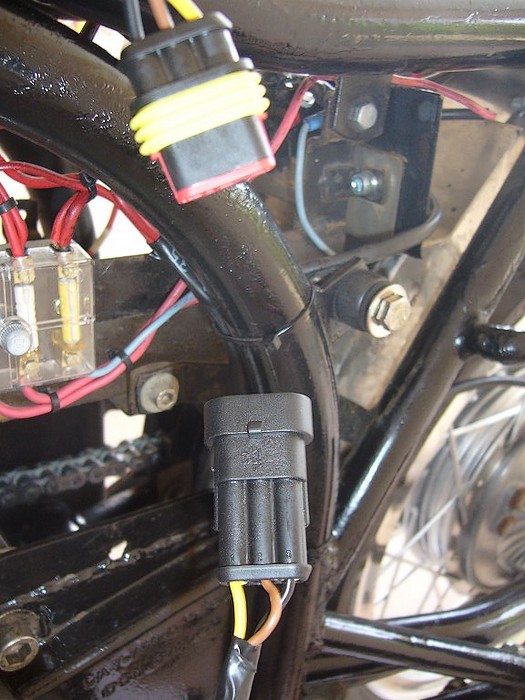

| Assembler le connecteur du faisceau allant du pick-up au module et le raccorder. Ne pas oublier les bagues étanches. |

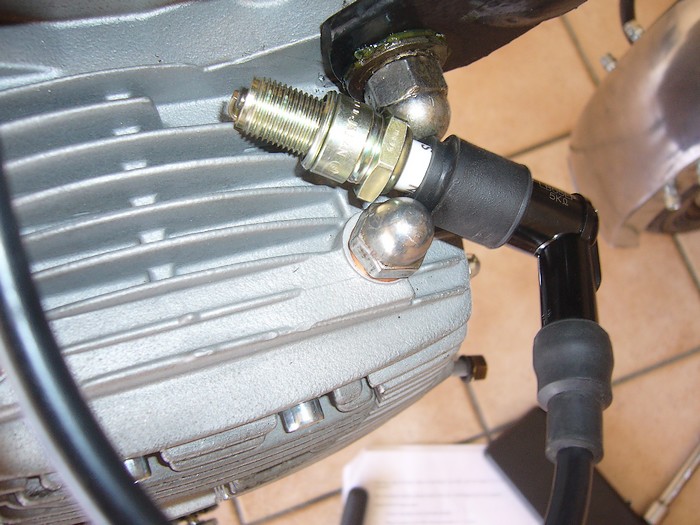

| Mettre le contact et effectuer les tests d'étincelle. Puis caler l'allumaghe en statique en suivant la notice DMC et enfin caler l'avance en dynamique avec une lampe stroboscopique. |
